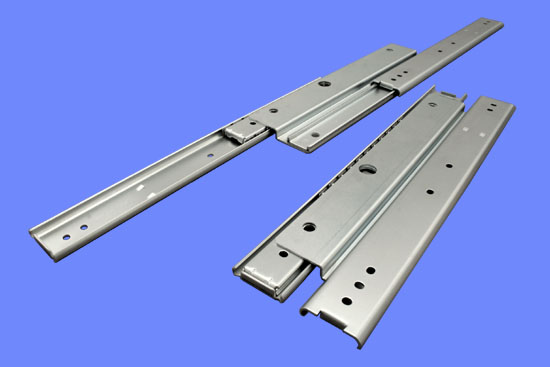

MODEL：401
産業機器/電子機器モデル 中荷重
- 定格荷重
- 392 ～ 785 N/ペア
- 機能
-
ストップタイプ
- ３メンバー ＜フルトラベル＞
サイズ一覧
| 品番 | レングス | トラベル | 耐荷重(N) | 耐荷重(kg) | DXF | IGS | STP |
|---|---|---|---|---|---|---|---|
| C401-12 | 304.8 | 327.0 | 785.0 | 80.0 | ダウンロード | ダウンロード | ダウンロード |
| C401-13 | 330.2 | 352.0 | 765.0 | 78.0 | ダウンロード | ダウンロード | ダウンロード |
| C401-14 | 355.6 | 378.0 | 755.0 | 77.0 | ダウンロード | ダウンロード | ダウンロード |
| C401-15 | 381.0 | 403.0 | 735.0 | 75.0 | ダウンロード | ダウンロード | ダウンロード |
| C401-16 | 406.4 | 429.0 | 716.0 | 73.0 | ダウンロード | ダウンロード | ダウンロード |
| C401-17 | 431.8 | 454.0 | 686.0 | 70.0 | ダウンロード | ダウンロード | ダウンロード |
| C401-18 | 457.2 | 479.0 | 667.0 | 68.0 | ダウンロード | ダウンロード | ダウンロード |
| C401-19 | 482.6 | 505.0 | 647.0 | 66.0 | ダウンロード | ダウンロード | ダウンロード |
| C401-20 | 508.0 | 530.0 | 637.0 | 65.0 | ダウンロード | ダウンロード | ダウンロード |
| C401-21 | 533.4 | 556.0 | 608.0 | 62.0 | ダウンロード | ダウンロード | ダウンロード |
| C401-22 | 558.8 | 581.0 | 579.0 | 59.0 | ダウンロード | ダウンロード | ダウンロード |
| C401-23 | 584.2 | 606.0 | 539.0 | 55.0 | ダウンロード | ダウンロード | ダウンロード |
| C401-24 | 609.6 | 632.0 | 510.0 | 52.0 | ダウンロード | ダウンロード | ダウンロード |
| C401-25 | 635.0 | 657.0 | 490.0 | 50.0 | ダウンロード | ダウンロード | ダウンロード |
| C401-26 | 660.4 | 683.0 | 471.0 | 48.0 | ダウンロード | ダウンロード | ダウンロード |
| C401-27 | 685.8 | 708.0 | 431.0 | 44.0 | ダウンロード | ダウンロード | ダウンロード |
| C401-28 | 711.2 | 733.0 | 402.0 | 41.0 | ダウンロード | ダウンロード | ダウンロード |

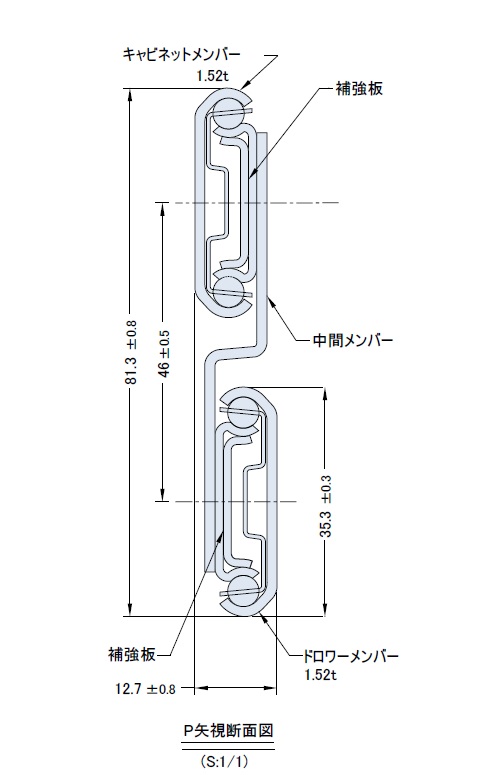

P矢視断面図

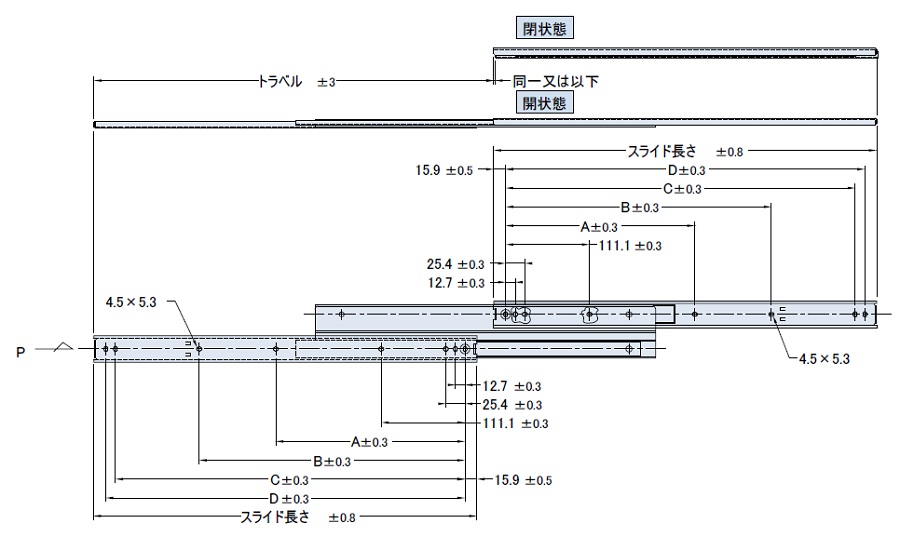

全体図
備考
１．使用材料
イ）キャビネットメンバー・中間メンバー・ドロワーメンバーは、冷間圧延鋼板 ＳＰＣＣ
ロ）ボールリテナーは、電気亜鉛メッキ鋼板 ＳＥＣＣ
ハ）スチールボールは、φ３／１６″炭素鋼球
２．表面処理
イ）キャビネットメンバー・中間メンバー・ドロワーメンバーは、電気亜鉛メッキ（光沢クロメート処理）
３．潤滑油
イ）ＪＸ日鉱日石(株)、エピノックＡＰ
４）スライドの厚みは、スチールボールで指示された箇所での測定寸法
５）取付ねじは、M4バインドまたはトラス小ねじを使用
６）スライドは、左右共通
イ）キャビネットメンバー・中間メンバー・ドロワーメンバーは、冷間圧延鋼板 ＳＰＣＣ
ロ）ボールリテナーは、電気亜鉛メッキ鋼板 ＳＥＣＣ
ハ）スチールボールは、φ３／１６″炭素鋼球
２．表面処理
イ）キャビネットメンバー・中間メンバー・ドロワーメンバーは、電気亜鉛メッキ（光沢クロメート処理）
３．潤滑油
イ）ＪＸ日鉱日石(株)、エピノックＡＰ
４）スライドの厚みは、スチールボールで指示された箇所での測定寸法
５）取付ねじは、M4バインドまたはトラス小ねじを使用
６）スライドは、左右共通
